Как правильно установить дымоходную трубу
Правильный монтаж не только предотвратит отравления угарными газами, но и позволит предотвратить возгорание вашей постройки.
Толщина теплоизоляционного слоя
При выборе сэндвич-трубы учитывайте сечение патрубка котла. Нельзя, чтобы диаметр трубы дымохода был меньше диаметра патрубка, больше — можно. Лучше всего брать максимально большой диаметр трубы: так получится не менять дымоход, если вдруг решите поменять котел на тот, у которого диаметр патрубка больше, чем у предыдущего.
И ещё одна важная цифра. Высота дымохода, от топки или горелки до верхнего края трубы, должна быть не менее 5 метров. Дело в том, что печная тяга создаётся за счёт разницы атмосферного давления на разных уровнях. Если дымоход ниже 5 метров, то не сможет возникнуть необходимый перепад. А плохая тяга означает неудобную печь, риск угара и пожара. Лучше один раз продумать хороший дымоход, чем всю жизнь бояться!
Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.
Подвох неизолированного дымохода не только в том, что он раскаляется и готов поджечь всё вокруг себя. Если вы используете режим длительного горения, то на длинных участках незащищённых дымовых труб создаются условия для образования конденсата. А конденсат – это будущая сажа. Чем лучше теплоизоляция на дымоходе, тем меньше риска образования больших сажевых отложений, которые, вспыхнув, приводят к пожару.
- увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
- сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
- нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
- по количеству элементов данный вариант дороже на 10%, чем обычный.
При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:
Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.
Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.
Артеменко Вячеслав
Заведующий магазином на ул. Фучика, 9 Поэтому возьмите за правило — не используйте трубу по типу “сэндвич” в виде первой части дымохода, который монтируется на выходной патрубок отопительного агрегата. Говоря иначе, первая труба должна быть только одноконтурной.
Если на крыше нет конька и она плоская, то преграды будет создавать поверхность кровли и ее способность накапливать снежный покров. Чтобы рассчитать высоту дымохода в этом случае, нужно узнать, какая максимальная толщина снега бывает в вашем регионе, и прибавить к этой величине 0,5 м.
Высота дымоотвода
Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.
По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.
Чтобы рассчитать высоту трубы, которая расположена на расстоянии больше 3 м, нужно взять тангенс угла 10° (примерно 0,17 м) и умножить эту величину на расстояние от конька до дымохода. Если труба находится в 4 м от самой выступающей части здания, то 0,17 м нужно умножить на 4 — получится 0,68 м. Значит, дымоход должен быть выше конька на 0,68 м.
Места стыков труб и других элементов (отводов, тройников и т.п.) скрепляются хомутами. Они должны находиться вне потолочных перекрытий. На каждые два метра дымохода устанавливаются стеновые кронштейны, а тройник должен иметь опорный элемент. Крепление частей к строительным конструкциям должно осуществляться также с помощью консолей и опорных площадок не реже чем через пять метров. Крепление соединительных труб должно исключать возможность прогиба.
Бак-самовар устанавливается сразу на банную печь. Речь идет о баке, сквозь который проходит труба для отвода дымовых газов. Именно эти газы и нагревают воду. Таким образом вода существенно забирает энергию из дымовых газов и снижает их температуру. О том, какой бак выбрать — самовар или навесной — мы рассказали в другой нашей статье.
Тонкостенный дымоход из металлической трубы сильно нагревается, и от него могут вспыхнуть деревянные стены, обои, другие возгораемые материалы. При перегреве такая труба коробится, и в результате дымоход становится пожароопасным. Уж если вы сделали металлическую дымовую трубу, позаботьтесь о теплоизоляции. Утепление дымохода должно начинаться не меньше чем в метре от топки.
Казалось бы, если бюджет на строительство дома составляет несколько миллионов рублей, то владелец может позволить себе выбрать самую лучшую печь или камин, пригласить квалифицированных мастеров и обеспечить семью безопасным теплом сразу на десятилетия. Но почему-то даже обеспеченные люди грешат попытками сэкономить на печке. Начинают гоняться за дешевизной: покупают плохонькую топку, затем нанимают сомнительную бригаду, заменяют хороший утеплитель бросовым. И это притом, что цена отопительной системы обычно не превышает 2-5% от стоимости возведения здания!
Несмотря на обилие информации о преимуществах сэндвич труб, мало кто говорит о том, что первая труба дымохода должна быть без изоляции. Казалось бы, ну почему нельзя поставить стартовый элемент дымохода также по типу сэндвича? Но именно в этом закрадывается ошибка. Дело в том, что дымовые газы на выходе из печи имеют очень высокую температуру. Например, у печь-каминов температура составляет 300-350 градусов Цельсия, а у банных печей температура еще выше — 500-700 градусов. И в этом основной нюанс.
Подготовительный этап
Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:
Начиная строительство дома, необходимо ещё до закладки фундамента продумать, где расположится печь или камин. Причём не только с точки зрения удобства, но и через призму пожарной безопасности. Чтобы были соблюдены нужные отступы от стен, обеспечивалась достаточная высота дымохода, и так далее.
Этот вид представляет собой конструкцию, которая состоит из двух труб разного диаметра – внешней и внутренней. Пространство между ними наполнено теплоизоляционным материалом негорючего свойства с рабочей температурой до 600°С – минеральной ватой из базальтового волокна высокого качества.
Причудливый агрегат, как минимум внешне — экономайзер. Данный прибор отлично справляется с задачей теплосъема. Выглядит экономайзер следующим образом — одна труба разветвляется на несколько труб поменьше. За счет этого увеличивается поверхность теплосъема. Ну, и как следствие, получаем лучший прогрев помещения. Экономайзер может давать дополнительные 1-2 кВт энергии для отопления помещения.
Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.
Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.
Минимальная высота дымохода должна быть не меньше 5 м от уровня горения печи до устья трубы. Именно такая высота делает тягу устойчивой. Иногда конструкция может работать и при меньших размерах дымохода, но чаще всего высоту приходится увеличивать. Минимальная высота зависит от рекомендации производителя отопительного прибора.
Дело в том, что ставить сэндвич действительно можно (и даже нужно) на приборы с низкой температурой дымовых газов. К ним относятся твердотопливные котлы, печи длительного горения и очень эффективные печь-камины. Температура газов у них в пределах 150-200°C. И здесь сэндвич придется как никогда кстати, т.к. иначе можно столкнуться с обильным конденсатом внутри трубы, неприятным запахом и быстрым образованием сажи.
Проход через кровлю

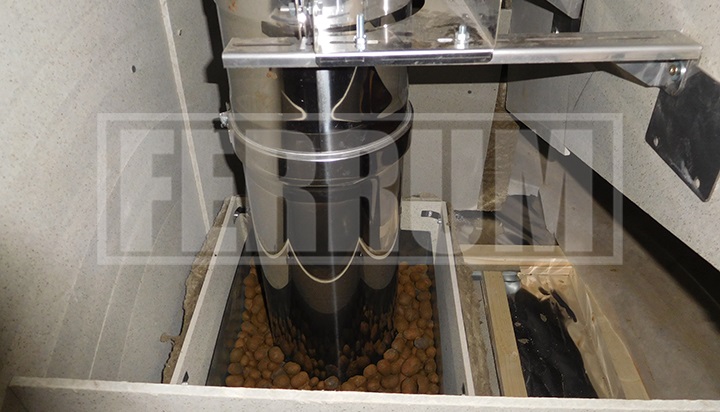

Потолочно-проходной узел (ППУ) с минеритом является обязательным элементом при соблюдении пожарной безопасности в месте прохода через крышные и потолочные перекрытия. ППУ содержит огнеупорный материал изоляции, прослойку воздуха и область для размещения дополнительного слоя теплоизоляции.
Артеменко Вячеслав
Заведующий магазином на ул. Фучика, 9 Действительно ли закрытая каменка выдает самый лучший пар? Читайте ответ в этой статье.
Внешняя оболочка трубы защищает теплоизоляционный слой снаружи и играет эстетическую роль. Для ее изготовления используют более дешевый металл. Часто встречаются сэндвич-трубы с внешним слоем из оцинкованной стали. Это недорогой материал, но со временем он может покрыться ржавчиной.
Совет 2. Покупайте крашеный дымоход. Как известно, нержавейка при нагреве меняет цвет, появляются цвета побежалости*. Чтобы решить эту проблему, покупайте сразу крашеный дымоход, например, дымоход MAGMA. Либо купите баллончик термостойкой краски и покрасьте участок самостоятельно.
Сварной шов — это одно из самых уязвимых мест дымохода, именно здесь он корродирует сильнее всего. Оптимальное соединение — сплошной шов встык. Недопустимые варианты для дымохода — это точечная сварка или соединение внахлест. Такие швы бывают негерметичными, и дым через них просачивается наружу.
- не задействуется свободное пространство парной;
- нет риска обжечься о сталь или камень;
- меньше вероятность возникновения пожара;
- проще – не надо делать отверстие через весь чердак;
- случаи задымления обнаружить легче, а также отследить общее состояние.
Почему нужно исключить изоляцию для стартовой части дымохода
Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.
Существует целая система правил, по которым необходимо монтировать печку и её дымоход. С непривычки разобраться в ней сложно. Так называемые отступки – расстояния между печью и стенами, дымоходом и перекрытиями, и так далее, должны быть не меньше определённых нормативами величин. Причём цифры эти меняются в зависимости от материала печи и теплозащиты стен. Велик соблазн махнуть рукой, понадеявшись на русский авось. Но правила безопасности необходимо соблюдать!
К сожалению, слишком многие возводят жилище по принципу «Главное – сделать коробку, а уж печку мы в эту коробку запихнём». В результате, при «запихивании печки» приходится нарушать правила, ставя металлическую топку слишком близко к возгораемой стене или, например, прорезая канал для дымохода в неподходящем месте. В лучшем случае, после такой работы всю жизнь будет неудобно топить печь. А в худшем дом сгорит от случайной искры. Например, знаете ли вы, что чем больше изгибов у дымохода, тем хуже тяга и тем сложней прочищать его от сажи? А значит, выше риск, что нагар вспыхнет в дымоходе, с самыми неприятными для хозяев последствиями?
В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:
1 вариант монтажа
Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.
Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.
Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.
Самые страшные дымоходы – из асбестоцементных труб. Они выдерживают нагрев не более 300 С, а в реальных условиях температура внутри будет намного больше. Хуже всего размещать такой дымоход в бане: стоит случайно попасть на него водой, как он почти со стопроцентной вероятностью взорвётся. Асбестоцементные трубы не выносят резких перепадов температуры. Они очень хрупкие и ненадёжные. Не рискуйте!
Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.
На Руси печь уважали, называли государыней, и сначала решали, где в доме будет печь, а потом возводили строение. Потому что люди понимали – огонь не прощает небрежного отношения. Современному человеку не обязательно кланяться печи, входя в комнату. Но вот внести в проект жилища так, чтоб соблюсти противопожарные правила и заранее позаботиться об удобстве – святое дело!
Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.
Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.
