Выбор коллектора для теплого водяного пола
Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.
Армирующая сетка поверх труб не обязательна в монтаже теплого пола, но она дает пирогу дополнительную прочность. Ячейки армирующей сетки обычно используются размерами 25 мм * 25 мм, диаметром 3 мм и 5 мм. Рекомендуем ее укладывать при любой стяжке, особенно при мокром способе заливки, с сеткой трещин на стяжке не будет.
За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.
Также по периметру комнаты укладывают демпферную ленту. Ее задача – предотвратить линейное расширения стяжки при нагреве, а также переход звука, вибраций от пола на стены. Толщина демпферной ленты для теплого пола составляет 10-12 мм, высота должна превышать верхний уровень стяжки.
В вашем случае это не целесообразно. Если вы будете подключать водяные теплые полы, то при прогреве их один раз в день вы просто рискуете переморозить всю систему. Если уж так хочется именно теплые поле, то ставьте электрические, которые не будут завязаны на вашу печь.
В бетон обязательно добавляются гидрофобные и гидроизоляционные добавки и пластификаторы, например жидкое стекло или полимерные наполнители. Это будет базовой защитой провода и залогом долговечности и безопасности подогрева пола. В дополнение к этому теплоотражающий экран лучше сформировать из полимерной пленки с теплоотражающим покрытием и безусловным приклеиванием всех швов. Поверх бетонной стяжки желательно нанести тонкий слой дополнительной гидроизоляции:
Правила проектирования и устройства теплого пола
Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.
Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2— группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; — радиаторы отопления; — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; — контуры тёплого пола. Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:
- Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
- Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
- Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
- Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
- Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.
Устройство тёплого пола в бане, помимо того, что имеет свои особенности, относится к категории дорогостоящих работ. Но имеет весомые преимущества: возможность поддержания благоприятной температуры в помещении, а также положительное влияние на деревянные и отделочные элементы. Установить тёплый пол в бане можно и своими руками, достаточно знать технологию монтажа и иметь под рукой весь необходимый комплект инструментов.
Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.
По сути, следует избавиться лишь от неприятного ощущения холодного пола, когда тепло резко отбирается от ног и распределяется по плитке или деревянной поверхности пола. В дополнение к этому желательно справиться со сквозняками и неприятным слоем холодного воздуха, стелящимся по поверхности пола.

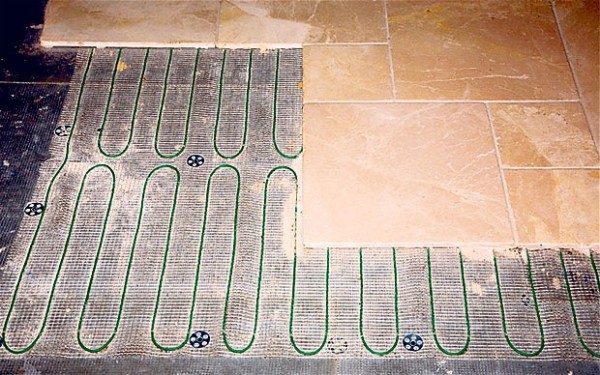

Электрический пол делится на монтаж кабельного подогрева и установку специальных матов с инфракрасным излучением. По стоимости, как первый, так и второй вариант, намного ниже чем установка водяного подогрева. Но имеется существенный минус – постоянно растущие цены за электроэнергию.
Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.
Перед строительством
Сама по себе плитка на ощупь всегда кажется холодной, все из-за высокой проводимости и теплоемкости. Даже если прогреть пол до 28-30 градусов в парилке, этого может оказаться не достаточно, ведь воздух куда горячее. Чтобы довести температуру пола до комфортного уровня придется нагреть его чуть выше 35-36 оС. Это накладывает ограничение на использование некоторых типов пленочных электрических элементов, у которых температура строго ограничена на допустимом уровне 28оС и которым перегрев не желателен.
Для бани теплый пол – это даже не прихоть, а критерий комфорта. Классическая обстановка и конструкция бани предполагают ухищрения для разделения пола в бане и полок, на которых человек наслаждается высокой температурой и паром, однако любое перемещение по парилке разочарует холодным полом под ногами. Решается проблема множеством различных способов, остается определить, как сделать теплый пол в бане своими руками самым удобным способом.
На сколько целесообразно делать теплый пол от печки решать только хозяину. Мы столкнулись с этим вопросом, когда строили баню. Хотели сделать там теплый пол от печи. Но это оказалось такой проблемой, что от этой затеи мы отказались и сделали электрический. В принципе не пожалели. Учтите, что кроме циркуляционного насоса, о котором ранее упоминали собеседники, еще нужен будет смесительный узел, так как печь будет разогревать воду до кипения, а температура теплого пола не должна превышать 40 градусов.
Пол укладывается по лагам с просторным подпольным пространством, надежно изолированным от чернового бетонного или грунтового основания. Устанавливаются дополнительные вентиляционные каналы от середины стены и до подпольного пространства с задвижками. Это будет входным направлением. Далее еще один канал объединяет подпольное пространство с дымоходом или вентиляционной трубой, обязательно через задвижку. Изначально все указанные выше задвижки наглухо закрыты.
Сейчас получает распространение монтаж теплого пола без стяжки, с использованием термораспределяющих пластин. И вот как раз в помещениях с деревянным полом такую систему устанавливать очень удобно. Вот раньше, когда полы делались только в стяжку, деревянный пол считался самым проблемным. Нагрузка на настил большая, прогнется — треснет стяжка, повредит трубы.
Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.
Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.
Лучшим решением будут водяные теплые полы и умеренная вентиляция предварительно прогретым воздухом. Электрические полы опасны возможными локальными перегревами, от чего древесина покорежится. Подготовленные материалы, например ламинат для теплого пола редко способны выдержать высокую влажность бани, так что лучше от таких экспериментов отказаться.
3. Опрессовка системы
После подготовки чернового покрытия по периметру всех комнат, захватывая все перегородки, дверные коробы и пр. укладывается демпферная лента — по высоте она должна покрывать всю толщину пирога теплого пола + 20 мм сверху. Демпферная лента компенсирует расширение тепла стяжки.
Да, только, если у Вас есть расчеты по тепловым потерям здания, чтобы система отопления была эффективной, и плотность грунта хорошо утрамбована, поверхность выровнена. Укладка трубы происходит на уложенные маты пенополистирола по грунту, предварительно укладывается пленка под ппс.
Когда парилка уже протоплена, открывают задвижки, частично закрывая основную вытяжку, расположенную под потолком, тяга в вентиляционном канале подсасывает часть воздуха из-под пола, создавая дополнительный контур циркуляции теплого воздуха. Быстрее справится вентилятор, нагнетаемый теплый воздух из парилки под пол и далее на выход.
Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).
Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.
Совет №2 . Строители советуют создавать напольное покрытие в бане на основе пиломатериалов из хвойной древесины, которая при увлажнении не скользит, служит более длительный срок, а также имеет запах, который благотворно влияет на общее состояние здоровья организма. Не следует применять материалы на основе дуба, тополи или же липы.
Выводы
Задача заключается в том, чтобы избавиться от холода на поверхности пола. По крайней мере, по ощущениям, а лучше обеспечить дополнительный обогрев парилки. Справиться с этим позволит ряд решений. Некоторые из них даже не предполагают использования обогревателей или других дополнительных источников тепла кроме печки-каменки, а некоторые уже давно известны по обустройству теплоснабжения жилых помещений, таких как электрические или водяные теплые полы.
А я так понимаю, что если бы было предостаточно тепла, то и вопрос бы здесь не поднимался. Теплый пол, как альтернатива радиаторам или регистрам, сейчас вполне конкурентоспособно выглядит. Все заморочки, в основном. были из-за необходимости заливать стяжку. Сейчас этот момент обошли.
Стоит начать проектирование теплого пола на этапе строительства дома, в уже функционирующей системе отопления тоже можно установить теплый водяной пол, но для этого требуется значительно больше финансовых и трудовых затрат. В обоих случаях самым первым и самым главным правилом для установки теплого пола является расчет тепловых потерь здания. Потому как при определенных коэффициентах теплопотерь монтаж теплого пола станет бесполезным занятием. На этом мы подробнее остановимся ниже. Помимо теплотехнического расчета необходимо учесть высоту потолков: пирог водяного теплого пола составляет примерно 12-20 см, перед установкой системы стоит позаботиться о высоте дверных проемов, высоте окон и пр. Также необходимо учесть прочность основания: оно должно быть ровным без перепадов высот, устойчивым и чистым. Лучший вариант – заливка пола стяжкой с внимательным замером высот. Обязательно перед монтажом водяного теплого пола необходимо закончить основное строительство дома: возвести стены, кровлю и вставить окна.
Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%. Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.
Система подогрева предусматривает использование теплоносителя с температурой не выше +40 0 С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.
Эта система была проверена не одним поколением, поэтому, покупая старый сруб, не спешите заделывать отверстия у печи и в противоположном углу. Поступая так, вы нарушите естественную циркуляцию воздуха и приобретете массу проблем: сырой промерзший подпол и холодный пол зимой.
Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.
Совет №4 . Для того, чтоб тепло сохранялось внутри помещения на более длительный срок пол в моечной комнате должен быть меньше по уровню на 15 сантиметров от напольного покрытия в парной комнате. А в комнате отдыха пол ниже на 3 сантиметра в сравнении с уровнем все той же моечной комнаты.
