Применение медной шины М1
Медная шина м1 – это техническое обозначение высококачественной медной шины, относящейся к марке М1, которая является незаменимым компонентом в современной электроэнергетике и промышленности.

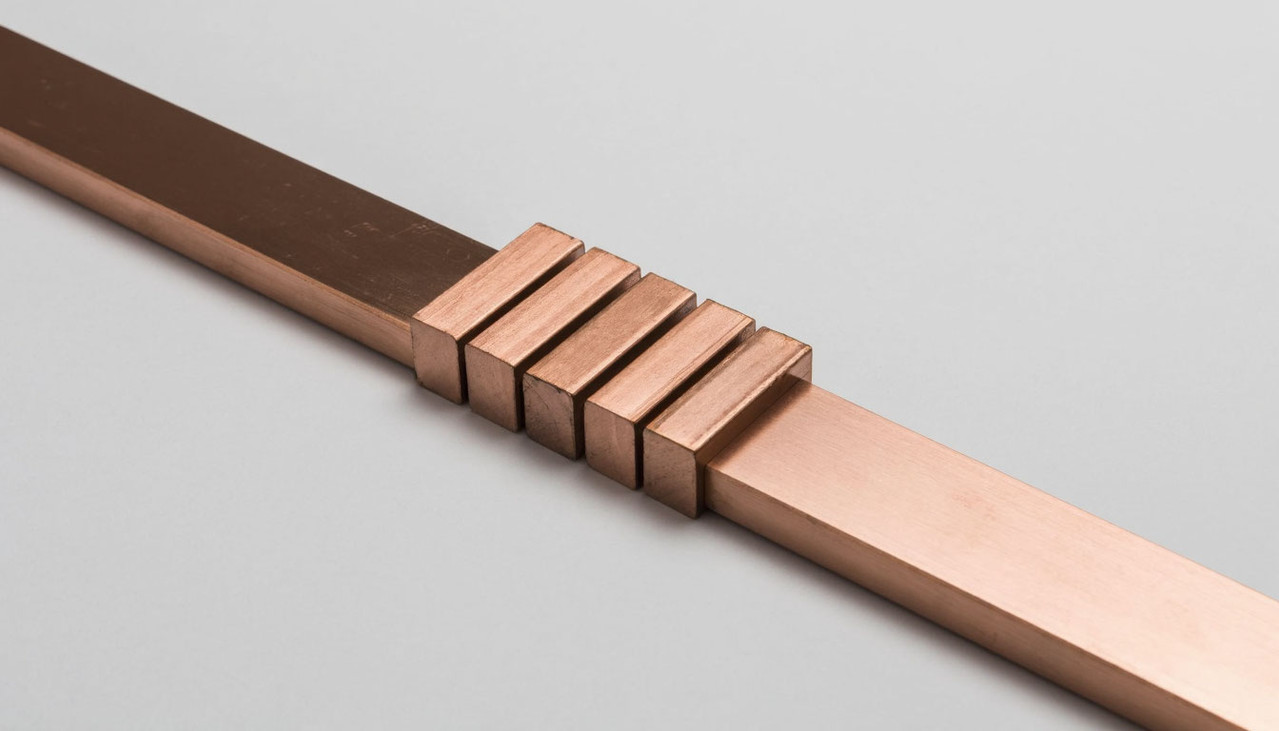

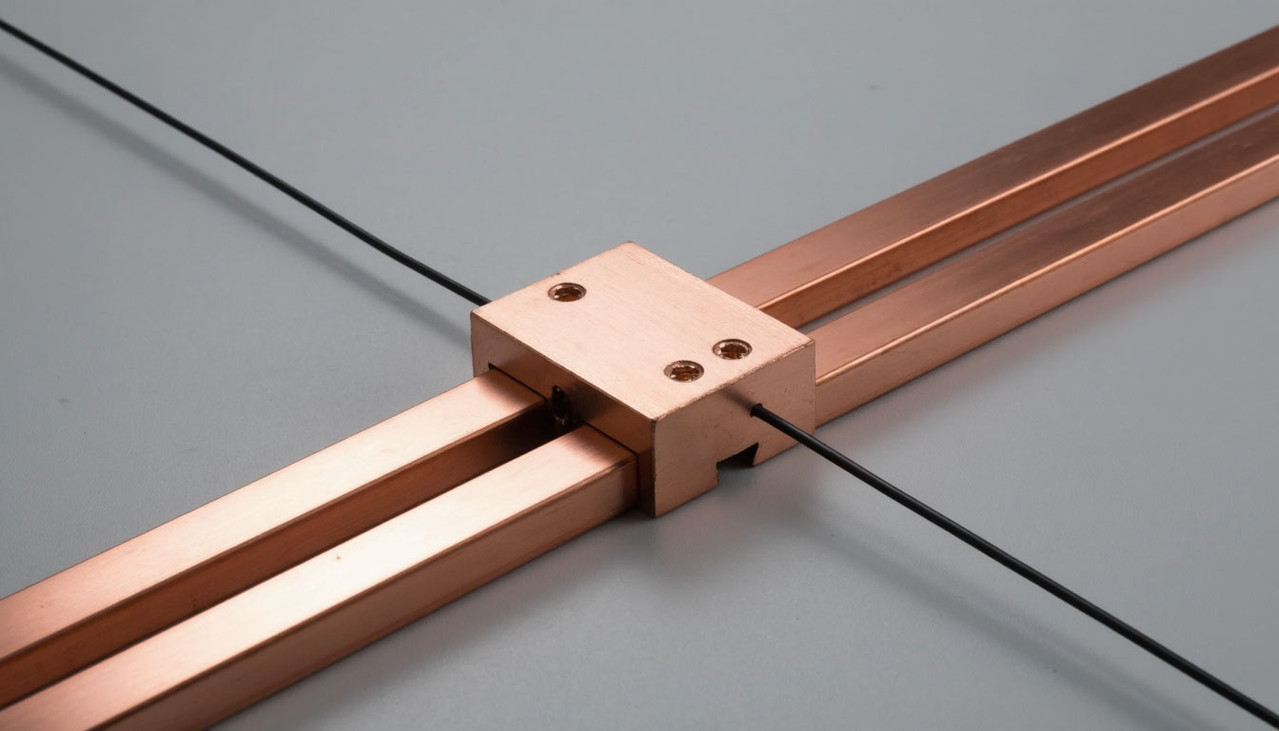

Медная шина марки М1 представляет собой прямоугольный или круглый профиль из бескислородной или малоуглеродистой меди с чистотой не менее 99,9%. Благодаря высокой электропроводности (около 100% по сравнению с международным стандартом IACS), отличной теплопроводности, устойчивости к коррозии и простоте монтажа, она является предпочтительным решением для энергетических, промышленных и транспортных систем, где критически важны надежность, безопасность и долговечность электрических соединений.
Что такое медная шина М1 и почему именно марка М1
Медная шина — это токопроводящая полоса или прут, используемая для соединения между собой электрических компонентов в распределительных устройствах, трансформаторных подстанциях, щитах управления и других электроустановках. Марка М1 — это обозначение по ГОСТ 859-2014, указывающее на высокую чистоту меди (99,90–99,95%) и минимальное содержание примесей, таких как кислород, сера, железо.
Чем выше чистота меди, тем выше её электропроводность и устойчивость к старению. Именно поэтому для ответственных энергетических систем выбирают именно медь марки М1 — она обеспечивает минимальные потери мощности и нагрев при передаче больших токов.
Основные технические характеристики
Медная шина М1 изготавливается из мягкой (ММ) или полутвёрдой (МП) меди. Мягкая медь легче гнётся и подходит для сложных монтажей, в то время как полутвёрдая обладает большей механической прочностью и используется в стационарных конструкциях.
Стандартные сечения шин варьируются от 5×3 мм до 120×10 мм и более. Длина поставки — от 2 до 6 метров, иногда — в бухтах. Поверхность шины должна быть гладкой, без трещин, расслоений и окислов. Допускается легкий оксидный налёт, не влияющий на проводимость.
Сферы применения медной шины М1
Электроэнергетика и распределительные устройства: медная шина М1 — основной элемент комплектных распределительных устройств (КРУ), распределительных щитов низкого и высокого напряжения, трансформаторных подстанций. Она служит для сборки и распределения мощных токов с минимальным сопротивлением.
Промышленное оборудование: в крупных электродвигателях, генераторах, выпрямительных установках, дуговых печах и системах электролиза медные шины М1 обеспечивают надёжное подключение и отвод больших токов без перегрева.
Транспорт: на железнодорожном транспорте (локомотивах, вагонах метро), в электромобилях и трамваях шины используются в тяговых цепях и системах управления, где важны компактность и высокая проводимость.
Таблица: Стандартные сечения медной шины М1 и их применение
| Сечение шины, мм | Токовая нагрузка, А | Масса 1 метра, кг | Типовое применение |
|---|---|---|---|
| 15×3 | 150-200 | 0,40 | Распределительные щиты, панели управления |
| 20×3 | 200-280 | 0,53 | Щиты низкого напряжения, бытовые вводы |
| 30×4 | 350-450 | 1,07 | Трансформаторные подстанции, промышленные щиты |
| 40×5 | 500-630 | 1,78 | Промышленное оборудование, электродвигатели |
| 50×6 | 650-800 | 2,67 | Генераторы, тяговые системы, КРУ |
| 60×8 | 900-1100 | 4,27 | Энергетическое оборудование, силовые шины |
| 80×10 | 1300-1600 | 7,12 | Высоковольтные установки, системы электролиза |
| 100×10 | 1600-2000 | 8,90 | Мощные энергетические объекты, подстанции |
Инфраструктурные и специализированные системы: в системах заземления, молниезащиты, в электрохимической промышленности, а также в качестве компонентов в высокочастотных установках и радиотехнических устройствах. В последние годы медные шины всё чаще применяются в системах возобновляемой энергетики — солнечных и ветровых электростанциях — для объединения генерирующих модулей.
Преимущества медной шины М1 перед альтернативами
Основное преимущество меди — её высокая удельная электропроводность. По этому показателю медь превосходит алюминий почти в 1,6 раза. Это значит, что для передачи одного и того же тока медная шина может быть значительно тоньше и компактнее.
Медь устойчива к окислению в обычных условиях, а образующаяся оксидная плёнка остаётся проводящей, в отличие от алюминиевой, которая изолирует. Это обеспечивает стабильный контакт и низкое переходное сопротивление на соединениях.
К тому же, медь обладает высокой механической прочностью, устойчивостью к усталости при вибрациях и повторных термических циклах, что критично для промышленного оборудования. Она хорошо поддаётся пайке, сварке и механической обработке.
Выбор и спецификация медной шины М1
При выборе медной шины М1 для конкретного проекта необходимо учитывать несколько ключевых факторов, которые влияют на эффективность и безопасность системы. Первым и самым важным параметром является сечение шины, которое должно соответствовать расчетной токовой нагрузке с учетом запаса прочности. Для ответственных систем рекомендуется запас не менее 20% от расчетного значения.
Вторым важным аспектом является состояние поставки материала – мягкое (ММ) или полутвердое (МП). Мягкая медь легче поддается гибке и формовке, что важно при сложном монтаже с многочисленными изгибами. Полутвердая медь обладает большей механической прочностью и лучше сохраняет форму под действием вибраций и механических нагрузок.
Специалисты металлургической компании Буран считают, что правильный выбор сечения и состояния материала является основой для создания надежных и долговечных электротехнических систем, способных работать десятилетиями без снижения характеристик.
Особенности монтажа и эксплуатации
При монтаже медных шин важно соблюдать несколько ключевых правил. Во-первых, поверхность контакта должна быть тщательно зачищена от оксидов и обезжирена. Во-вторых, болтовые соединения должны быть затянуты с рекомендованным моментом, чтобы избежать как ослабления, так и деформации шины.
Для предотвращения гальванической коррозии при соединении с другими металлами (например, алюминием или сталью) используются переходные плашки или антикоррозионные пасты. В условиях повышенной влажности или агрессивной среды рекомендуется лужение или оловянное покрытие поверхности шины.
Температурный режим эксплуатации медных шин М1 — от –50°C до +90°C в длительном режиме. Кратковременно допускается нагрев до 300°C, однако при этом снижается механическая прочность.
Экономическая целесообразность
Хотя медная шина М1 дороже алюминиевой, её применение оправдано в долгосрочной перспективе. Низкие потери мощности, отсутствие необходимости в обслуживании контактов, высокая надёжность и меньшие затраты на монтаж (благодаря компактности) компенсируют разницу в первоначальной стоимости. Особенно это актуально в системах с высокой нагрузкой и длительным временем работы.
FAQ: Часто задаваемые вопросы
-
Чем марка М1 отличается от М2 или М3?
Марки отличаются содержанием примесей. М1 — самая чистая (99,90–99,95% Cu), М2 — 99,7%, М3 — 99,5%. Чем выше чистота, тем выше электропроводность и коррозионная стойкость. Для ответственных электротехнических задач используется только М1.
-
Можно ли использовать медную шину без изоляции в распределительном щите?
Да, в закрытых распределительных устройствах с соблюдением безопасных расстояний между фазами и заземлёнными частями шины могут быть голыми. Однако в современных щитах часто применяют изолированные (покрытые ПВХ или термоусадкой) шины для повышения электробезопасности.
-
Как рассчитать необходимое сечение медной шины для тока 1000 А?
Приблизительно на 1 мм² меди приходится 2–3 А тока (в зависимости от условий охлаждения). Для 1000 А требуется сечение 400–500 мм². Например, шина 50×10 мм = 500 мм². Точный расчёт выполняется по ПУЭ с учётом температуры окружающей среды, количества параллельных шин и способа прокладки.
-
Требуется ли олужение медной шины при монтаже?
Не всегда, но рекомендуется в условиях высокой влажности, при наличии агрессивных газов или при соединении с алюминием. Олово предотвращает образование оксидной плёнки и снижает переходное сопротивление.
-
Можно ли гнуть медную шину на месте?
Да, особенно если она из мягкой меди (ММ). Для гибки используются специальные станки или шаблоны. Радиус изгиба не должен быть меньше 2–3 толщин шины, чтобы избежать трещин и ослабления сечения.
-
Какой срок службы медной шины М1?
При соблюдении условий эксплуатации — 30–50 лет и более. Медь практически не стареет, а её коррозионная стойкость обеспечивает стабильность характеристик на протяжении всего срока службы.
-
Почему медная шина лучше алюминиевой, если алюминий легче и дешевле?
Хотя алюминий легче и дешевле, он уступает меди по электропроводности, механической прочности и стабильности контактов. Алюминий «текёт» под давлением болта, окисляется, требует регулярного обслуживания. Медь надёжнее, безопаснее и экономичнее в эксплуатации.
-
Какие существуют альтернативные сплавы меди для шин?
Помимо чистой меди М1, существуют медные сплавы с добавлением серебра, олова или хрома, которые обладают повышенной прочностью или жаропрочностью. Однако для большинства электротехнических применений медь М1 остается оптимальным выбором из-за баланса стоимости и характеристик.
Заключение
Медная шина марки М1 — это эталонное решение для передачи и распределения электроэнергии в промышленности, энергетике и транспорте. Её высокая проводимость, надёжность, долговечность и безопасность делают её незаменимой в системах, где нельзя допустить сбоев. Грамотный выбор сечения, соблюдение правил монтажа и использование качественного материала — залог стабильной и эффективной работы любого энергетического объекта.
